배관CIP/화학세관

Cleaning In Place

CIP 세정

Cleaning in Place의 약자로 CIP 공법은 식품ㆍ제약ㆍ반도체 등 산업체의 새니터리(Sanitary) 배관, 생산라인 배관, 냉각수 라인 등을 세척하는 공법입니다. 기존 약품세척(청관제, 산성ㆍ알칼리성 CIP 세정제, 방청제 등) 방법에 IPC 충격파를 발사하여 세척하므로 경화되거나 고착되어 제거가 어려운 스케일을 완벽하게 제거합니다.

이미지명 이미지명

서비스 내용

CIP세정의 목적과 적용범위에 대해 안내합니다.

CIP 세정의 목적

식품, 제약, 반도체 등에서 가공설비, 용기, 배관, 저장조 등에 부착된 원료 잔류물, 이물질, 미생물 등 기타 위해요소를 제거하여 제품의 안전성을 확보하는데 있습니다.

CIP의 4가지 필수요건

  • 1

    온도 : 세척시 따뜻한 물로 해야 더 잘 닦이는 것과 마찬가지로. CIP할 때 세척온도는 보통 70~90℃ 가량 됩니다.

  • 2

    시간 : 세척시간은 길수록 좋습니다. 설거지로 치면 그릇 닦는 수세미질을 몇 번 하느냐로 볼 수 있겠죠, 여러 번 문지를수록 그릇이 깨끗해지는 것과 같습니다.

  • 3

    농도 : 세척제의 농도는 적절한 범위 안에서 지켜져야 합니다. 농도가 너무 낮으면 세척 효과가 떨어지고, 농도가 너무 높으면 화학작용이 너무 강해서 설비에 부식을 가져올 수 있습니다.

  • 4

    유속 : 유속이란 세척액이 흐르는 속도를 의미하며, 유속이 빠를수록 세척효과는 좋습니다.

* 유속이 빠르면 유체의 흐름 패턴이 난류가 되어 배관 내에서 요동치며 흐르게 됩니다. 우유 설비에서의 CIP 유속은 일반적으로 1.5~3m/s입니다.

CIP 세정의 대상

  • 1

    대상업체 : 식품, 의약품, 화장품, 반도체, 기타 위생배관

  • 2

    세정대상 : 식품 및 의약품 이송라인, 이온수라인, 냉각탑, 배관기계설비, 열교환기 등

서비스 순서

배관CIP 세척의 시공순서를 안내합니다.

STEP 01

세척작업

따듯한 물로 먼저 세척작업 후
알칼리 세정으로 세척합니다.

STEP 02

화학세정

산성약품을 희석시킨 용액을 배관에서
순환시켜 산과 스케일의 화학반응으로
스케일을 제거합니다.

STEP 03

중화방청처리

물 세척을 하며 미량의 산이 남은
상태에서 중화하며 방청처리를 합니다.

STEP 04

마무리세척

수세척으로 잔여 산 및 스케일,
이물질을 모두 세정하며, PH수치가
중성으로 변하면 세정이 완료됩니다.

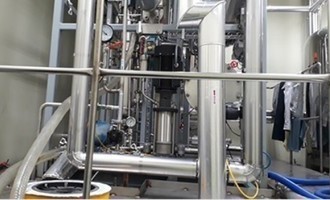

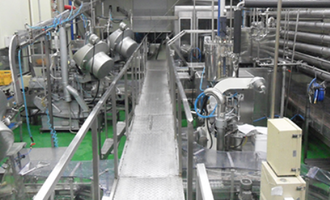

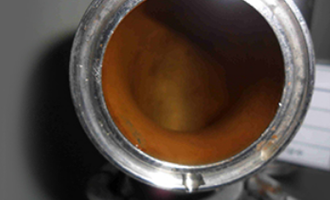

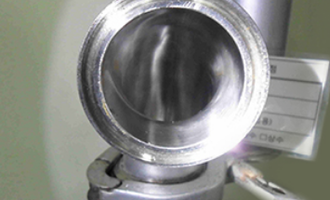

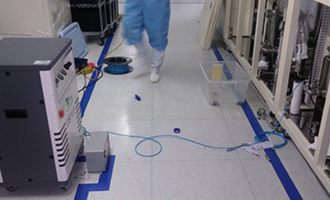

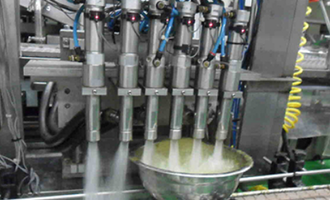

시공사례

봄날클린텍이 시공한 CIP세정의 사례를 소개합니다.
